PDK说明¶
drf文件¶
drf文件定义图层信息。包括填充颜色、边框颜色、填充形状、边框形状、图层组合包。
{
// 定义图层颜色
"drDefineColor": [
"#FFFFFF",
"#FFE4E1",
"#FFF5EE"
],
// 定义图层填充样式
"drDefineStyle": [
"F0",
"F1",
"F2",
"F3",
"F4",
"F5",
"F6",
"F7",
"F8",
"F9",
"F10",
"F11",
"F12",
"F13",
"F14"
],
// 定义图层边框样式
"drDefineLineStyle": [
"B1",
"B2",
"B3",
"B4",
"B5"
],
// 定义图层边框颜色
"drDefineOutlineColor": [
"#FFFFFF",
"#FFE4E1",
"#FFF5EE"
],
// 定义图层样式包
"drDefinePacket": [
{
"PacketName": "KeyPoInt*",
"Stipple": "F0",
"LineStyle": "B1",
"FillColor": "#FF0014",
"OutlineColor": "#9D0000"
}
]
}

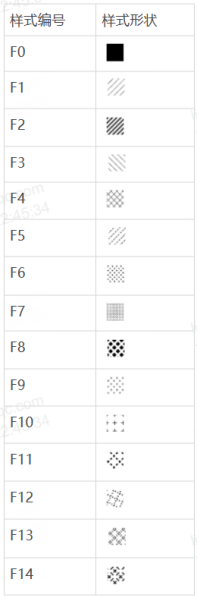

drDefineStyle定义了填充形状,目前只能从以下样式中选择

drDefineLineStyle定义了边框形状,目前只能从以下样式中选择。

tf文件¶
tf文件主要用于编写该工艺中使用的图层信息,包括图层名称、图层编号、图层样式、图层设置。
{
// 定义图层名称编号、图层设置、drf文件中的图层样式包
"layerDefinitions":
{
"Name": "KeyPoInt",
"Layer": 0,
"Packet": "KeyPoInt*",// 使用drf中定义的图层样式
"Lock": false,
"Visible": true,
"Export": true
}
}
drc文件¶
drc文件用于检测版图图层是否符合工艺规则。要使用drc功能,首先需定义版图图层名称和编号,然后使用函数检测。
# 定义图层名称、编号
Base_L1 = drc.input(layer=2, datatype=0)
CPW = drc.input(layer=1003, datatype=0)
# 将layer1和layer2图层对象进行“and”运算
CPW_pipe = drc.boolean(layer1=Base_L1, layer2=CPW, operation="and")
# 将“and”运算后的结果做内部间距检测
CPW_pipe_width_check = drc.internal(layer1=CPW_pipe, value_limits="x<2", abut_limits="x<90", out="polygons")
CPW_pipe_width_check.output("共面波导管道宽度检测","共面波导管道宽度间距小于2um,输出结果为多边形")
工艺文件¶
工艺文件主要用于生成3D图形。包括工序类型、图层名称、图层编号、结构层名称、结构层材料、角度、刻蚀深度/沉积厚度、工艺说明。
{
"CrossSectionProcess":
{ "Step": "etch",
"Layer": "layer13",
"LayerNum": 13,
"Material": null,
"MaterialLabel": null,
"AngleDegree": 90,
"Depth": 15,
"Color": null,
"Comment": "将图层13量子点区域的氧化铝刻蚀15nm深度"
}
}
