编辑¶
整体选择/部分选择¶
切换对象选择模式，快捷键：Shift+F。整体选择只能选择整体对象，部分选择既能选择整体对象，也能选择对象的边和点。
提供点选或者框选。框选时，从左向右框选只会选中被选框完全覆盖的对象，从右向左框选，会选中所有与选框存在交叠的对象。按住Shift实现批量选中，按住Ctrl实现批量取消选中，Esc取消全部选中。
吸附¶
吸附功能是为了方便用户进行图形操作。用户在工具栏选择是否开启吸附。在开启吸附的情况下，鼠标可以吸附到图形的边、顶点、中心点或者关键点。
角度吸附模式¶
使用角度吸附模式能实现斜角（45°倍数方向）或任意角度绘制和编辑操作。
系统默认为任意角度操作，点击图标切换操作模式。当设置处于斜角吸附模式时，绘制和编辑操作都只能在45°的整数倍进行；当设置处于任意角度模式时，绘制和编辑操作可以在任意角度进行。
在进行绘制线、多边形、刻度尺、移动、拉伸、粘贴、操作时，你可能会用到角度吸附模式。
剪切¶
剪切画板对象。原对象被剪切后颜色变淡。快捷键：Ctrl+X
复制¶
复制画板对象到剪切板。快捷键：Ctrl+C
粘贴¶
将复制或剪切的对象粘贴到画板上，支持跨画板粘贴。快捷键：Ctrl+V
撤销¶
撤销上次操作，记录50次操作。快捷键：Ctrl+Z
恢复¶
恢复撤销的操作。快捷键：Ctrl+Y
移动¶
选中对象。可以通过以下两种方式进行移动操作：
拖拽：指针移至选中对象上方，按住鼠标左键，拖拽对象，移动至目标位置，松开鼠标左键，移动完成。
移动：点击主菜单编辑-移动功能，或点击工具栏图标，默认快捷键为D。在画板上点击鼠标左键确定移动起始点，再次点击鼠标左键确定移动终止点。
旋转¶
选中画板对象，触发旋转功能，按住左键不放将画板对象围绕参考点进行旋转，基础图形以包围盒子中心点旋转，器件以关键点旋转，标签、文本图形、关键点以参考点旋转。
拉伸¶
点击拉伸功能，系统自动切换为部分选择，选择基础图形的点或边按住左键不放进行拉伸。快捷键：S
QEDA提供了两种拉伸模式，角度锁定拉伸和任意拉伸，切换快捷键Shift+S。
角度锁定：该模式下，拉伸无法改变图形的角度，只能沿当前图形角度对应方向进行拉伸。
任意拉伸：该模式下，可以将选中部分任意拉伸，不再限定拉伸角度。
翻转¶
水平翻转/垂直翻转¶
选中画板对象，触发水平/垂直翻转功能后,在弹窗中设置对称轴位置，点击“确定”完成对象翻转。快捷键：Alt+R
快速对齐¶
使用菜单栏或点击工具栏图标触发，可选择点对齐和线对齐。快捷键：A，触发快速对齐后按空格切换点对齐/线对齐。
点对齐¶
选中画板对象后，触发点对齐功能，首先选择一个参考点，可选择自身图形的点也可选择其他图形的点，点击后再次选择目标点，将该参考点往目标点对齐，然后选择的对象相应移动。
进阶功能：若只选择对象的一个点，执行点对齐后效果为拉伸这个点。
线对齐¶
选中画板对象后，触发线对齐功能，首先选择一条参考线，可选择自身图形的线也可选择其他图形的线，点击后再次选择目标线，将该参考线往目标线对齐，然后选择的对象相应移动。
进阶功能：若只选择对象的一条边，执行线对齐后效果为拉伸该条边。
基础工具¶

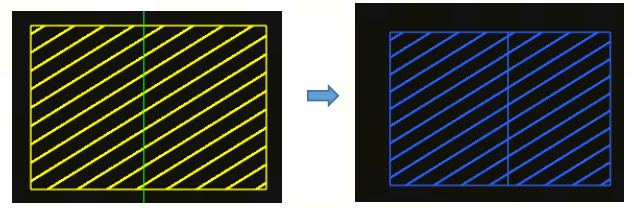

切割¶
选中画板对象，只能选择基础图形：线、矩形、多边形、圆形。触发切割功能，光标位置跟随一条竖线，空格键可切换竖直/水平方向，单击后完成切割。快捷键：Ctrl+Q

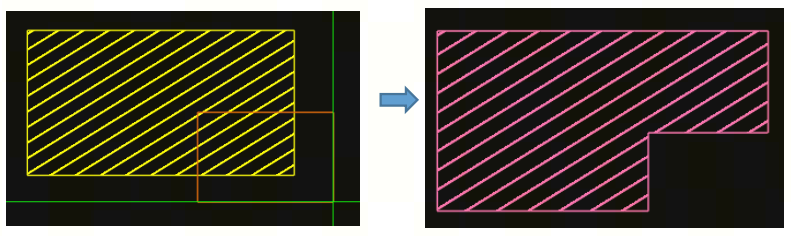

区域切除¶
选中画板对象，只能选择基础图形：线、矩形、多边形、圆形。触发区域切除功能，按住左键不放绘制矩形，矩形区域对象被清除。快捷键：Shift+C

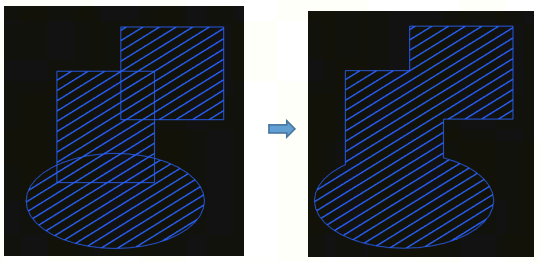

合并¶
选中画板上相同图层的基础图形，触发合并功能后，多个基础图形合并为一个图形。快捷键：Shift+M
高级工具¶
对齐¶
选中两个以上画板对象，触发对齐功能弹出设置面板，选择对齐方式：左对齐，右对齐，上对齐，下对齐，横向中线对齐，竖向中线对齐。
布尔运算¶
将选中的图形及器件进行布尔运算，然后根据布尔运算的结果生成新的图形，选中对象本身不会发生变化。
操作步骤：
在画板上选中至少两个图形，点击布尔运算功能，弹出功能面板，根据需求选择新生成图形的图层、选择布尔运算类型、原图形是否保留。
运算方式有四种，or，and，xor，not。

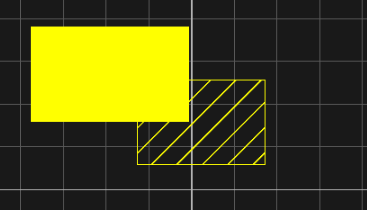

原图形

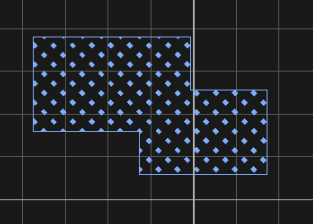

“or”取选中部分的并集
“and”取选中对象的交集部分
“xor”取选中部分除交集之外的或集
“not”减去交集部分
操作方式：左键单击依次选择对象，打开布尔运算面板，选择not功能，点击确定。实现第一个对象减去第二个对象功能，再减去第三个对象，进行多次not操作。 选择完成后点击应用/完成，布尔运算成功，画板上生成运算后的新图形。
阵列复制¶
将选中对象复制为阵列。点击阵列功能，弹出功能面板，可以自定义行/列数，以及分别设至行列的x/y轴偏移量。】
层级¶
层级为了区分单元的调用关系。在A单元调用B单元，则建立了引用关系：A单元是B单元的上层。若在C单元再次调用A单元，则建立了嵌套引用关系，C单元是最上层，其下层依次是A单元，B单元。
进入下层¶
选中一个具有引用关系的上层对象，触发该功能后进入它的下一层对象画板。下层画板编辑后上层同步更改。
编辑下层¶
选中一个具有引用关系的上层对象，触发该功能后在当前画板实时显示所选对象的外包围盒子，可在实时更改下层数据。
返回上层¶
当触发进入下层或者编辑下层后，通过返回上层功能回到上一层。
返回最上层¶
当触发进入下层或者编辑下层后，通过返回最上层功能快速回到最上层。
另存为单元¶
选中画板对象，触发该功能，将选中对象的副本另存为到输入路径，可选择生成的单元类型为版图单元或是器件单元。
打散¶
选中画板具有引用关系的上层对象，触发该功能后可选择打散层级为一层或是全部，可选择参数化单元是否保留，打散后清除引用关系并将画板上的器件解散为基础图形。
