文件¶
新建¶
创建个人或团队文件。层级从上到下分别为项目、文件、单元，一个项目可存放多个文件，一个文件可存放多个单元。文件分为版图文件和原理图文件，单元分为版图单元和器件单元。
保存¶
左键单击主菜单栏 文件-保存 功能或者快捷键ctrl+S，将当前打开的单元画板内容进行保存。
另存为¶
将当前画板的内容生成副本保存至输入路径。若保存至团队路径需要团队文件的编辑权限。
近期浏览¶
左键单击主菜单栏 文件-近期浏览，选择最近打开过的文件，可以快速进入单元。
生成PDK¶

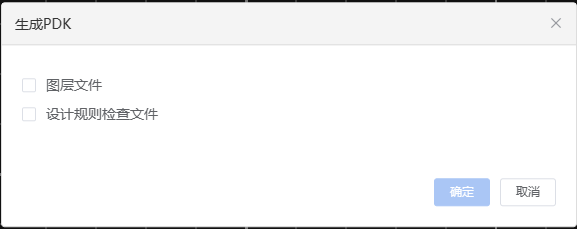

点击“生成PDK”，弹出窗口选择要导出的文件，其下选项有图层文件、设计规则文件。
未打开版图画板点击生成PDK，此时图层文件置灰不可选中。勾选设计规则检查文件后下拉菜单选择要导出的文件。选择后点击确定即可导出。
加载PDK¶
一个PDK包包含一套工艺的完整内容，PDK包含DRF文件、TF文件、DRC文件、符号/器件库文件和工艺文件。
用户可加载官方PDK或导入本地PDK。
操作方式
创建完项目后，点击主菜单栏 文件-加载PDK，选择项目、PDK（可以选择官方PDK和个人PDK）
官方PDK说明
用户加载官方PDK后，使用官方PDK绘制的版图可以通过本源代工。
个人PDK编写规则以及说明
PDK文件名称必须和模板一致，否则无法成功加载到项目。器件库文件（lib.json）用户只能选择模板中存在的器件。
PDK文件模板下载https://show.originqc.com.cn/prod/qeda/PDK.zip 用户可以按照文件模板编写自己的PDK文件或者自己编写PDK。
可参考编写PDK的方法http://10.10.10.118:8086/docShareLink?shareId=6185&docType=1
导入GDS¶
在主菜单栏左键单击 文件-导入-导入GDS 功能，弹出导入GDS窗口。选择项目归属、项目名称、选择需要上传的GDS文件。输入版图文件名称。点击确定，显示导入成功后，文件出现在文件列表中。
导入DXF¶
在主菜单栏左键单击 文件-导入-导入DXF 功能，弹出导入窗口。选择项目归属、项目名称、选择需要上传的DXF文件。输入版图文件名称。点击确定，显示导入成功后，文件出现在文件列表中。
导出GDS¶
打开画板的情况下，点击导出GDS，将该单元所属的整个文件进行导出。
导出DXF¶
打开画板的情况下，点击导出DXF。将该单元进行导出。
文件列表操作¶
项目和文件层级右键操作¶
新建¶
左键选中项目或者文件，右键打开结构树状图。左键单击新建，弹出新建面板，系统自动显示到选中的层级。
复制到¶
左键选中项目或者文件，右键打开结构树状图。左键单击复制到，弹出面板。选择路径。点击确定后，生成项目或者文件的复制版本。
重命名¶
双击项目或者文件，可以进行重命名操作。
删除¶
左键选中项目或者文件，右键打开结构树状图。左键单击删除，可以将对象删除。
单元右键操作¶
新建¶
左键选中单元，右键打开结构树状图。左键单击新建，弹出新建面板，系统自动显示项目名、版图文件名。也可以修改项目、版图文件名。
复制到¶
左键选中项目或者文件，右键打开结构树状图。左键单击复制到，弹出面板。选择项目路径下要复制到的项目名称以及项目下面的版图文件名称。版图单元名称和之前一致，也可以修改名称，点击确定后，在选择的版图文件下生成该单元的复制版本。
存到器件库¶
左键选中项目或者文件，右键打开结构树状图。左键单击存到器件库，弹出器件库面板。选择要存入的库。给器件命名。可以添加标签和备注。
以只读模式打开¶
左键选中项目或者文件，右键打开结构树状图。只读时画板窗口名称会显示只读后缀。只读模式下，部分功能置灰。
重命名¶
双击单元，可以进行重命名操作。
删除¶
左键选中项目或者文件，右键打开结构树状图。左键单击删除，可以将对象删除。
调用¶
左键选中项目或者文件，右键打开结构树状图。左键单击调用，将该器件调用到当前打开的单元画板。同时在单元下显示调用的器件名称。
