原理图¶
新建原理图¶

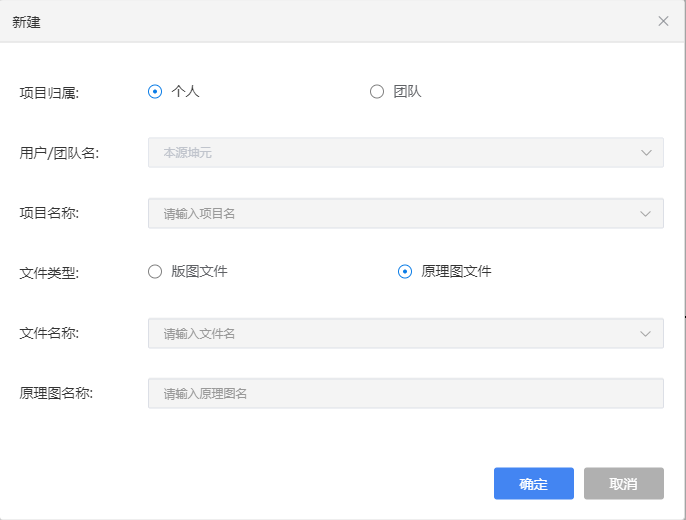

点击主菜单栏文件-新建，弹出新建窗口，选择新建为团队或个人文件，文件类型选择原理图文件，输入新建路径，点击确定，完成原理图的创建并自动打开原理图画板。
项目归属：选择作为个人文件或团队文件，团队文件将会被作为团队成员的公共文件。
用户/团队名：选择归属个人或团队名。
项目名称：输入该新建文件所属项目的项目名称，如果输入名称不是已有的项目名，则会在新建时同时新建项目。
文件类型：选择要新建的文件类型。
原理图文件名称：输入该新建文件所属文件的原理图文件名称，如果输入名称不是已有的原理图文件名，则会在新建时同时新建原理图文件。
原理图名称：输入新建原理图名称。
保存¶
点击主菜单栏 文件-保存 或工具栏图标，默认快捷键Ctrl+S，保存当前画板修改的内容。
另存为¶

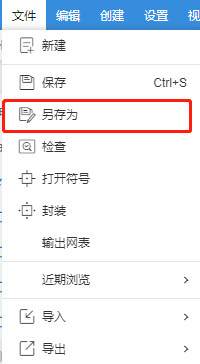

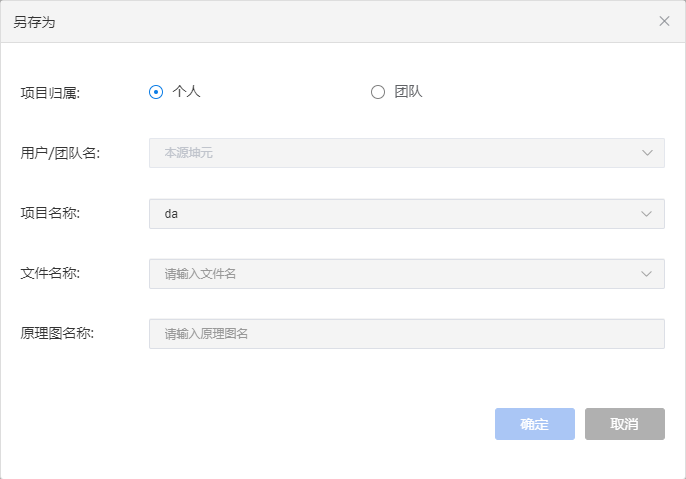

点击主菜单栏 文件-另保存，在弹窗中选择保存路径，保存当前画板修改的内容至指定路径。
检查¶

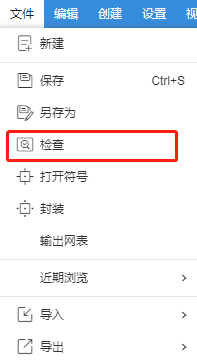

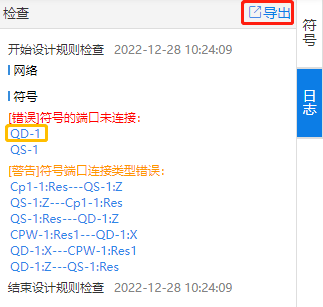

点击主菜单栏 文件-检查，或工具栏图标，对当前原理图进行检查，检查结果会显示在画板右侧日志面板中，点击导出可以将检查结果导出为文本。 检查结果会根据检查设置进行显示。点击错误，点击检查结果，画板会跳转至错误位置。 检查结果的设置可在检查设置中修改。
打开符号¶

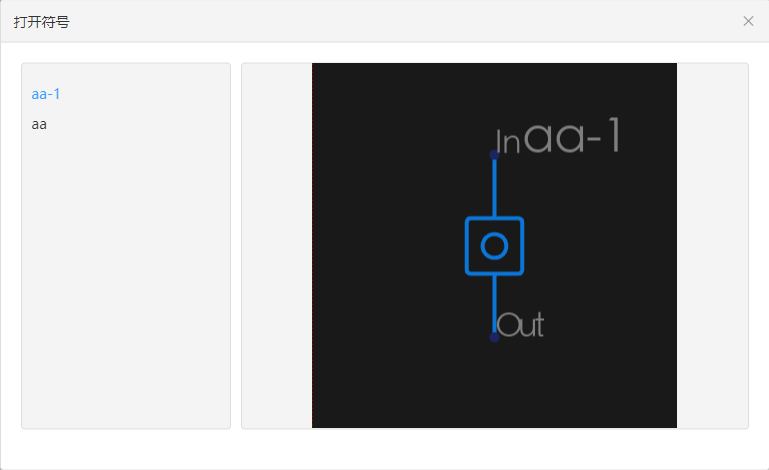

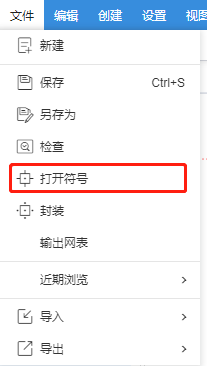

点及主菜单栏 文件-打开符号，弹窗中会列出所有当前原理图对应符号的列表，选择要打开的符号，点击确定，在预览窗口中查看符号。如果该原理图只存在一个对应符号，则会直接打开符号预览窗口。
封装¶

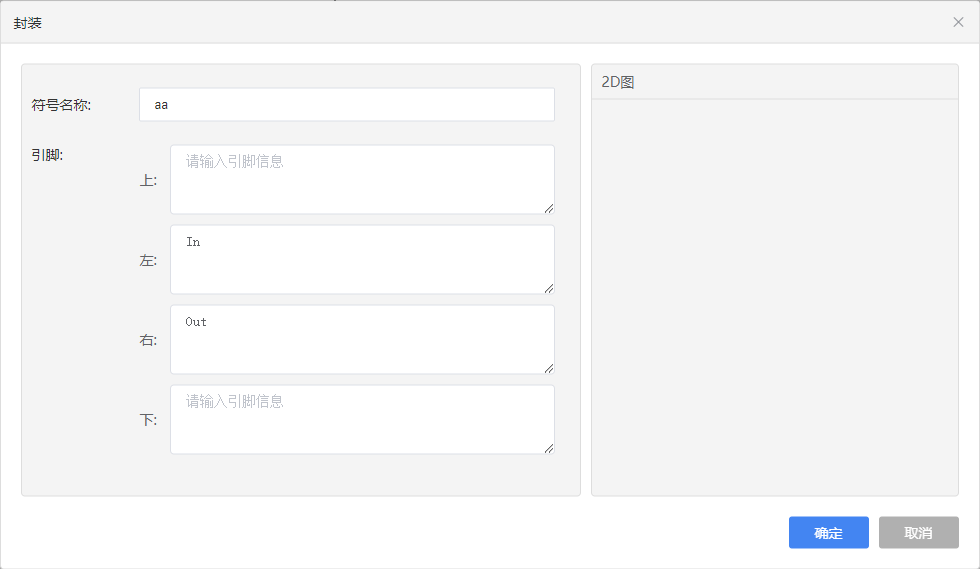

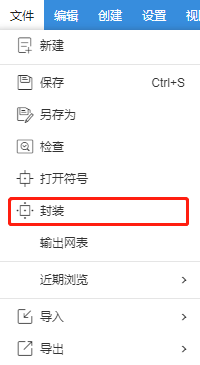

点击主菜单栏 文件-封装，或点击工具栏图标，打开封装功能面板，符号和名称会根据原理图的名称和引脚自动填入。 编辑各栏引脚文本，可以控制封装的符号形状，符号会根据填入文本自动生成，在右侧预览窗口中可以实时看到封装的符号形状。
封装符号将会根据上、左、右、下文本框内输入的文本内容生成相同名字的端口。
注意，封装符号生成端口只与文本框内输入文本内容和顺序有关，与执行封装操作的原理图内容无关。原理图仅在执行封装操作时影响功能面板的初始输入内容。
输出网表¶

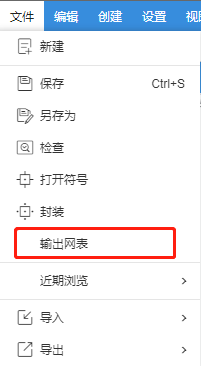

点击主菜单栏 文件-输出网表，可以将当前原理图的网表导出。
导入¶

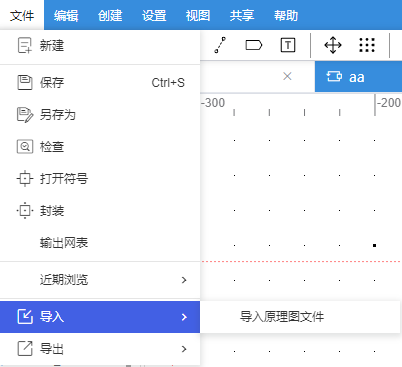

点击主菜单栏 文件-导入-导入原理图，在弹出窗口中选择原理图文件路径，将选中原理图导入到到指定项目。
该功能仅支持导入QEDA的原理图工程文件。
导出¶

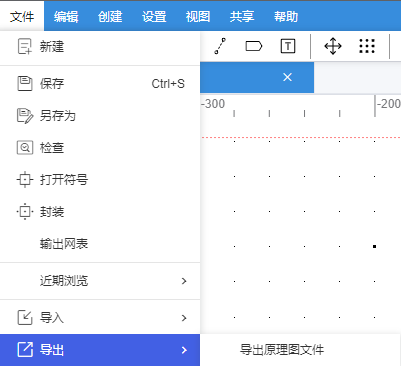

点击主菜单栏 文件-导入-导出原理图，在弹出窗口中选择原理图文件路径和存储路径，将选中原理图保存到指定路径。
该功能导出为QEDA原理图工程文件。
近期浏览¶

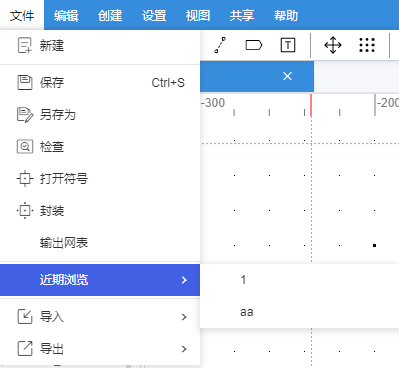

点击主菜单栏 文件-近期浏览，子菜单中会显示最近打开的单元，点击单元名，可在新窗口打开该单元。
原理图和版图共用近期浏览功能。
选择¶
打开画板时，鼠标默认为选择功能。鼠标处于选择状态时，指针放置在对象上能够对对象进行预选中，此时左键单击能选中对象，按住shift时可以进行多选，按住Ctrl可以取消选中对象。 按住鼠标左键并拖动可以进行框选，框选时从左至右绘制选择框，会选中所有被选择框完全包含的对象，从右至左绘制选择框，会选中所有与选择框存在交叠的对象。
对象在预选中时会显示为青色。
对象在被选中时会显示为绿色。
撤销¶

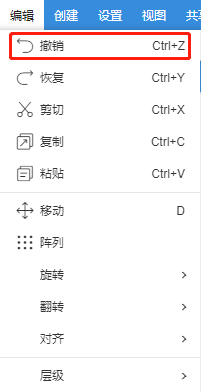

点击主菜单栏编辑-撤回，快捷键Ctrl+Z，可以取消画板中进行的上一步操作，回到上一步操作之前的状态。
恢复¶

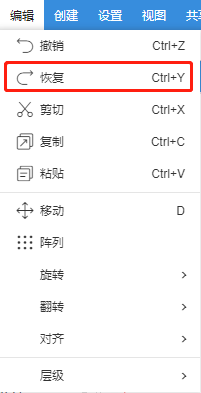

点击主菜单栏 编辑-恢复，或点击工具栏图标快捷键Ctrl+Y，可以恢复撤销内容。
移动¶

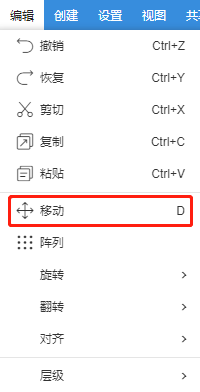

点击主菜单栏 编辑-移动，或点击工具栏图标，快捷键D，进行移动操作，可以移动选中对象。
拉伸耦合线¶
选中耦合线后，鼠标移至线段上，按住鼠标左键可以拉伸该线段。
复制¶

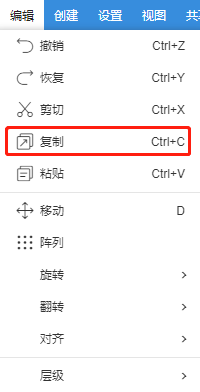

选中画板中的对象，点击主菜单栏 编辑-复制，或点击工具栏图标，默认快捷键Ctrl+C，将选中对象复制到剪切板。
剪切¶

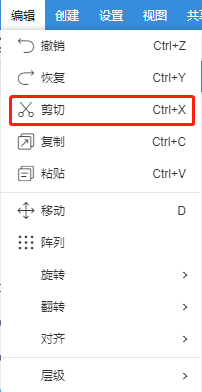

点击主菜单栏 编辑-剪切，或点击工具栏图标，默认快捷键Ctrl+X，将选中对象剪切到剪切板。
粘贴¶
点击主菜单栏 编辑-粘贴，或点击工具栏图标，默认快捷键Ctrl+V，将复制到剪切板的对象粘贴到当前画板。
旋转¶
旋转包含两种，顺时针旋转90°和逆时针旋转90°。
选中画板中的对象，点击主菜单栏 编辑-旋转，在子菜单中选择顺时针旋转90°或逆时针旋转90°，或点击工具栏图标按钮，选中对象会进行相应旋转。
翻转¶
翻转包含两种，上下翻转和左右翻转。

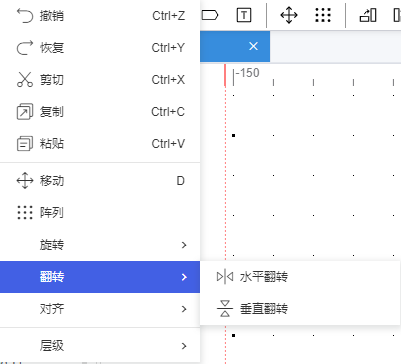

选中画板中的对象，点击主菜单栏 编辑-翻转，在子菜单中选择上下翻转或左右翻转，或点击工具栏图标，选中对象会进行对应翻转。
对齐¶

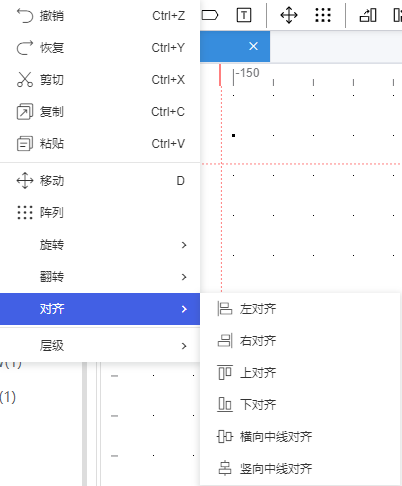

点击主菜单栏 编辑-对齐，可以将选中对象在画板上对齐，对其包含以下功能：左对齐、右对齐、上对齐、下对齐、横向中线对齐、纵向中线对齐。
层级¶
进入下层¶

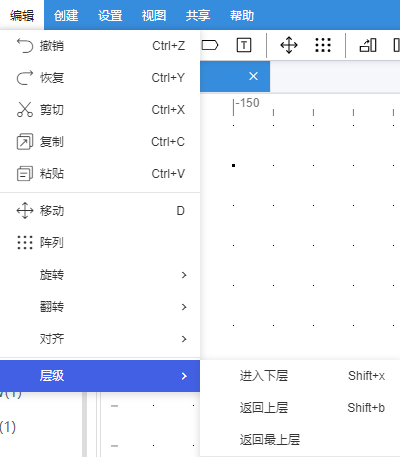

点击主菜单栏 编辑-层级，选择子菜单栏进入下层，在当前画板打开选中符号的内部原理图。
返回上层¶
点击主菜单栏 编辑-层级，选择子菜单栏返回上层，回到通过进入下层功能打开的当前原理图的上一级原理图。 如果在进入下层之后进行了任意编辑操作，请进行保存，否则在返回上层时会提示是否保存，如果选择否，则编辑操作无效。
返回最上层¶
点击主菜单栏 编辑-层级，选择子菜单栏返回最上层，回到通过进入下层功能打开的当前原理图的顶层原理图。
阵列¶

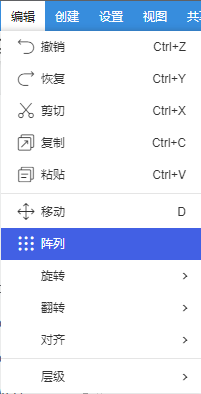

点击主菜单栏 编辑-阵列，在弹出窗口中填入阵列的行/列数，并设置位移距离，将根据设置生成对象的阵列。 阵列间距为对象包围矩形之间的间距，当间距设置为0时，会形成边缘重合的紧密排列。
属性面板¶

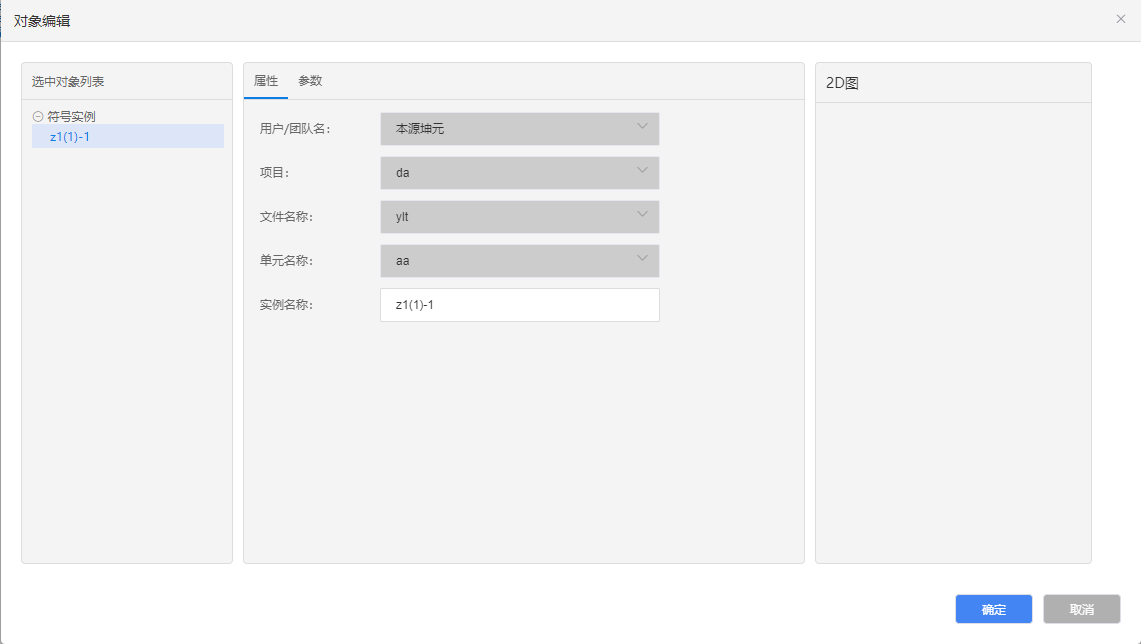

选中对象时按快捷键Q可以打开属性面板，属性面板的属性标签内会显示对象在画板中的属性，参数标签内可以浏览和修改符号实例的参数。
画板缩小¶
点击主菜单栏 视图-画板缩小，或使用鼠标滚轮向上，可以以指针位置为中心将画板缩小。
画板放大¶
点击主菜单栏 视图-画板缩小，默认快捷键Shift+V，或使用鼠标滚轮向下，可以以指针位置为中心将画板放大。
区域放大¶
点击主菜单栏 视图-区域放大，快捷键V，在画板上按住左键绘制区域，画板放大显示该区域。
画板适应¶
点击主菜单栏 视图-画板适应，默认快捷键F，画板自动移动至画板内容区域中心，并缩放至能够完全显示所有内容的画板比例。
隐藏/显示标签¶
点击主菜单栏 视图-隐藏标签，在子菜单中选择要隐藏的标签种类，包括以下标签： 实例名称、符号名称、关键参数、引脚名称、端口名称、网络标签、其他标签。
高亮¶
高亮网络¶
点击主菜单栏 视图-高亮，或点击工具栏图标，快捷键H，在画板上选择耦合线，高亮耦合线所在的网络。
移除高亮¶
点击主菜单栏 视图-高亮，或点击工具栏，快捷键Shift+H在画板上选择耦合线，移除耦合线所在网络的高亮效果。
耦合线¶
点击主菜单栏 创建-耦合线，或点击工具栏图标，快捷键E，在画板上点击鼠标左键确定耦合线起点，再次点击确定耦合线中继点，最后点击鼠标右键或左键点击耦合线、引脚、端口完成耦合线绘制。

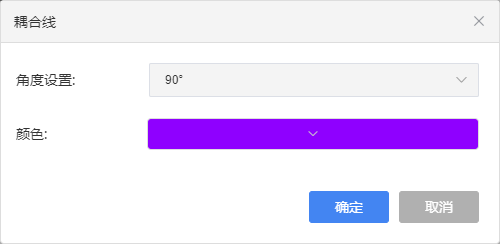

绘制耦合线时，按Shift+Q可以打开耦合线设置窗口，可以以下修改耦合线参数：
角度：设置绘制耦合线时自动走线拐角的角度。
颜色：设置耦合线的颜色，只改变当前绘制耦合线的颜色。

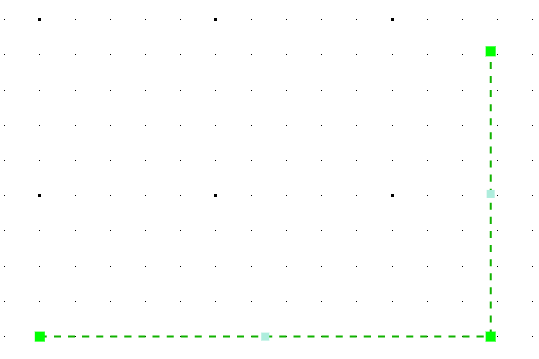

选中耦合线时，会显示耦合线的端点和每个线段的中点，这些点可以进行拖拽，拖拽端点会改变线段端点位置，拖拽中点会增加线段数，并将中点作为新的端点。
选中耦合线后，鼠标移至线段上，按住鼠标左键，可以拉伸改线段。
创建引脚¶

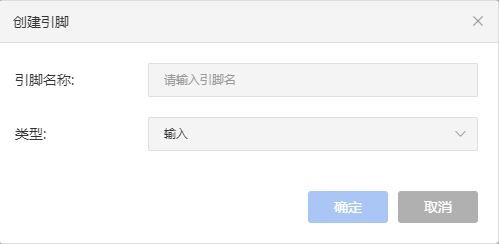

点击主菜单栏 创建-创建引脚，或点击工具栏图标，快捷键P，在弹出窗口中输入引脚名称，在画板上点击鼠标左键放置引脚。
名称：输入引脚名称。
类型：选择输入、输出、输入输出中的一种，定义引脚作为端口的类型。
创建引脚可以循环放置，放置完一个引脚后，按快捷键P，弹出创建引脚面板，修改引脚名称，可以再次放置引脚。按Esc键退出创建引脚功能。
标签¶

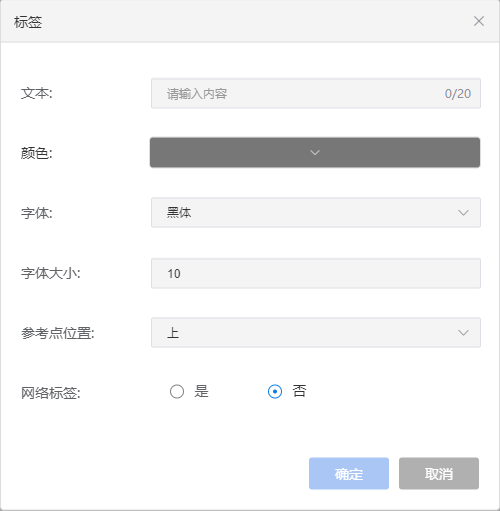

点击主菜单栏 创建-创建标签，或点击工具栏图标，在弹出窗口中输入标签参数，点击确定后，在画板上点击鼠标左键放置标签。
文本内容：输入标签内容。
颜色：选择标签显示颜色。
字体：选择标签字体。
大小：选择标签大小
参考点位置：选择放置标签时标签吸附指针的位置。
网络标签：选择标签是否为网络标签。
将标签设置为网络标签时，可以将标签关联到网络上，修改网络标签内容即修改网络名称，同时，修改网络名称也会修改网络标签内容。移动网络标签时，网络标签和导线间显示一条飞线表示关联状态。
显示设置¶

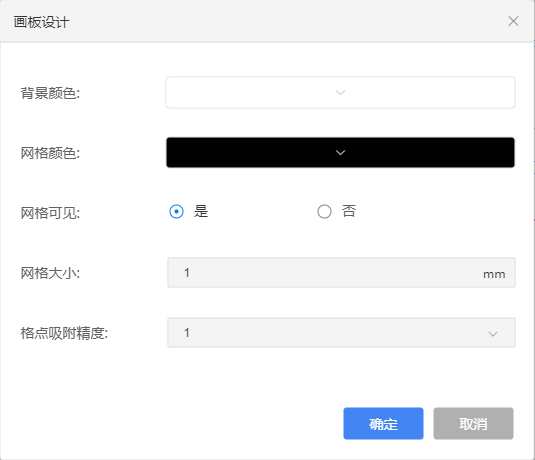

点击主菜单栏 设置-显示设置，在弹出窗口中可以对以下设置内容进行修改：
背景颜色：设置画板的背景颜色。
格点颜色：设置画板格点的颜色。
网格可见：设置网格是否可见。
网格大小：设置网格的显示大小。
鼠标吸附精度：设置指针可移动的最小距离。
检查设置¶

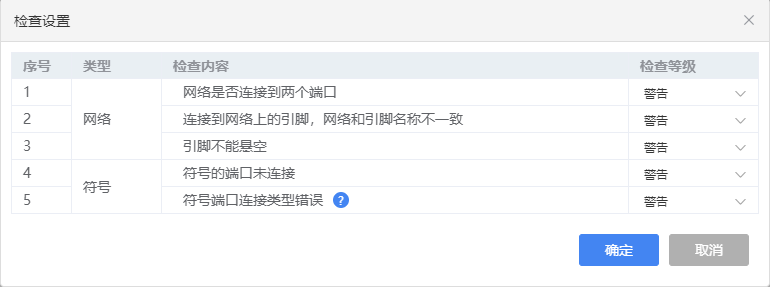

点击主菜单栏 设置-检查设置，在弹出窗口中可以根据需要对检查规则的错误处理方式进行修改。“符号端口连接类型错误”包含内容具体参考“原理图符号连接说明”。
建议将网络错误设置为错误，以保证原理图的正确绘制。
符号库¶
在画板右侧点击符号库即可打开符号库。符号库分为我的符号库、团队符号库、公共符号库和官方符号库。
我的符号库：用户可以将符号存入到我的符号库， 方便用户下次使用。
团队符号库：对于团队成员可以将符号存入用户加入的任一团队的符号库中，存入到团队符号库的符号，该团队的所有成员都可以使用该符号。
公共符号库：用户可以将符号存入到公共符号库，存入到公共符号库的符号为公开符号，即所有用户都可以使用该符号，存入到公共符号库的符号只有上传者可以进行删除操作，但是不会对已使用该符号的用户产生影响。
官方符号库：即本源提供的官方符号，只有本源可以对符号库的内容进行修改，所有用户都可以使用官方符号。2.1版本中本源提供的官方符号库中只有参数化点击详情，可以 打开属性面板修改符号参数。
团队权限¶
团队权限下放至原理图单元，当团队中有一个成员操作原理图时，其他成员只能以只读模式打开。原理图文件下的单元文件只有当前操作者保存后，其他成员需要更新软件，修改才能同步。
当用户打开团队原理图时，会锁定该原理图文件，其他拥有可编辑权限的用户，对于该原理图文件下的所有单元文件只能以只读模式打开
如何打开画板上对象的属性面板¶
方法一：对于符号，可以在调用前在符号库中点击详情可以打开符号的属性面板
方法二：对于画板上的对象，都可以使用快捷键Q可以打开属性面板
原理图符号连接说明¶
端口情况说明¶
比特端口种类¶
端口类型分为x端、z端、Res端、Q端。x端端口名称为X，z端端口名称为Z，Res 端名称为Res，Q端名称为Q？。端口数量n≥3，n=3时，端口只能是x端、z端、Res端。如果n>3，则增加的端口类型只能是Q端，端口名称为Q1,Q2，依次增加。端口必须有且只能有一个x端、z端、Res端。否则检查时会报错。2.1版本显示端口类型和端口名称，但是不能由用户修改。之后版本可能要开放让用户自己选择端口类型以及自己命名。端口类型和端口名称也需要绑定在符号文件中。在原理图检查时，x端只能和Cp3符号连接。z端只能和Cz1符号连接。Res端只能和Cp2连接。Q端只能和Cb1符号连接。
谐振腔种类¶
端口类型为Bus端和Q端，Bus端端口名称为B，Q端端口名称为Q。Bus端连接Cp1，Q端连接Cp2。否则检查时报错。
总线种类¶
下方端口类型均为Res端，端口名称为Res？，随着端口数目的增加，端口名称依次为Res1，Res2…。端口只能和Cp1符号连接。否则检查时报错。
x控制线种类¶
端口类型为Q端，端口名称为Q。端口只能和Cp3符号连接，否则检查报错。
z控制线种类¶
端口类型为Q端，端口名称为Q。端口只能和Cz1符号连接，否则检查报错。
Cp1种类¶
端口类型为Bus端和Res端，Bus端名称为B，Res端名称为Res，其中Bus端连接总线，Res端连接谐振腔。否则检查报错。
Cp2种类¶
端口类型为Res端和Q端，Res端名称为Res，Q端名称为Q端，其中Res端连接谐振腔符号，Q端连接比特符号。否则检查报错。
Cp3种类¶
端口类型为Q端和x端，Q端名称为Q，x端名称为X，其中Q端连接比特符号，x端连接x控制线。否则检查报错。
Cb1种类¶
端口类型均为Q端，Q端名称为Q，Q端连接比特符号。否则检查报错。
Cz1种类¶
端口类型为Q端和z端，Q端名称为Q，z端名称为Z，其中Q端连接比特符号，z端连接z控制线。否则检查报错。

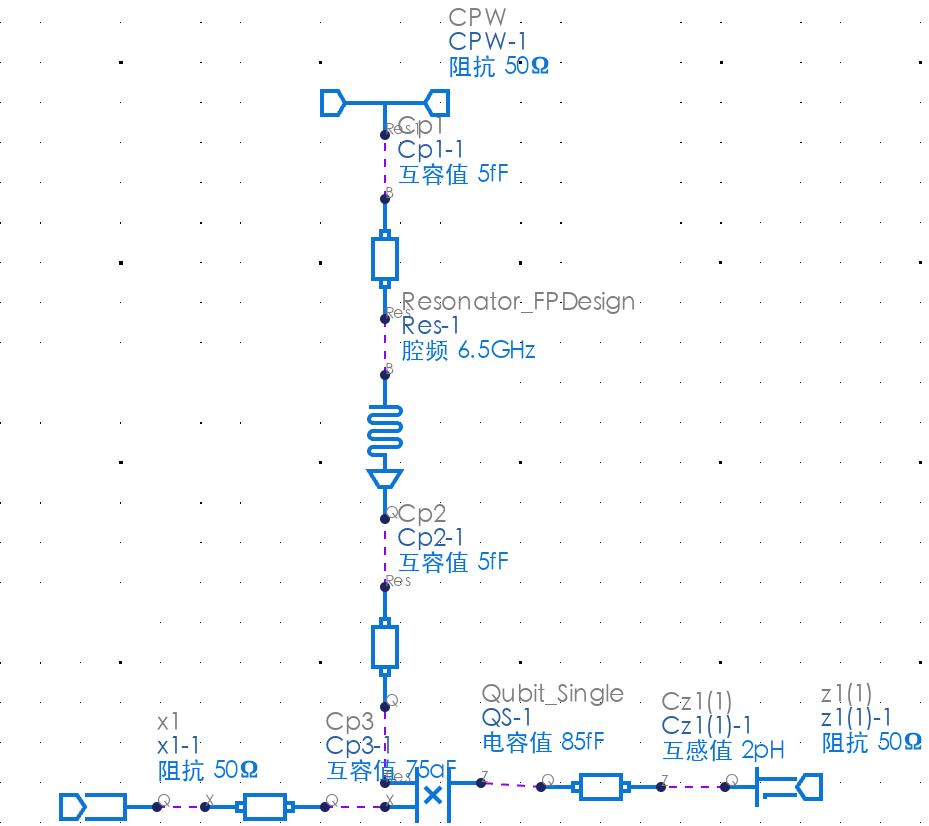

示例-单比特¶
