其他

图层

本源坤元提供多种图层在绘制版图时使用，一个版图文件对应一套图层。双击修改图层名称、编号，下方功能模块修改图层样式。可修改图层设置：是否输出、是否锁定、是否隐藏。提供新建图层和删除图层两个功能。单击锁定/隐藏表头快速设置所有图层。 下拉菜单筛选当前画板单元图层，提供合并图层和清空图层两个功能。

合并图层 ：将多个勾选的图层更改为其中一个所选图层。

清空图层 ：将画板上使用这些图层的对象删除。

器件库

器件库共5个，分别为个人器件库、团队器件库、公用器件库、官方器件库、PDK器件库，库中存放固定器件和参数化器件。器件列表展示器件的名称和2D预览图。点击详情查看器件具体信息。设置关键字搜索，方便快速查找器件。双击器件名称调用器件。右键复制到实现器件互传。

日志

查看工具快速放置的WBPad、AirBride等器件数量或查询检测线的最终结果。

DRC

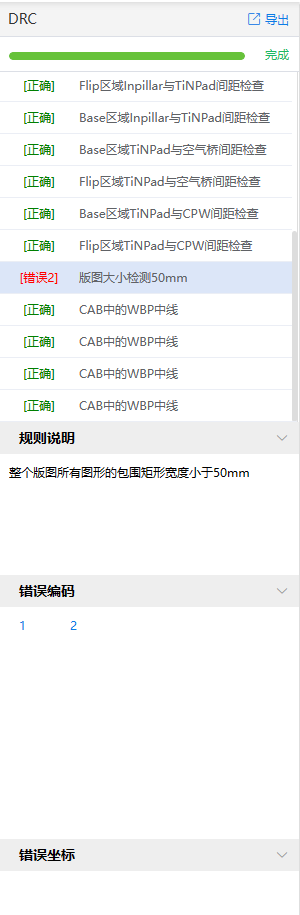

使用规则文件后进行检测后，右侧tab栏查看DRC检测结果。上方显示检查的具体条目，单击查看具体规则说明，单击错误编码，高亮并自适应版图错误位置，配合错误坐标方便修改。

状态栏

状态栏显示一些基本信息，目前该功能只存在版图画板。下方左侧显示选中对象信息，右侧显示当前的操作模式，执行操作及操作提示。

标签页

打开单元画板后，显示不同单元标签页，单击切换不同画板，编辑但未保存的单元名称左上角显示星号*

移动画板

方向键上下左右移动画板，每次移动画板页面的20%。按住鼠标中键拖动画板，鼠标滚轮放大缩小画板。

属性面板

选中画板对象右键菜单（快捷键Q）进入属性面板。可修改对象的属性和参数。下表为各对象属性面板涉及的具体属性、参数。

对象	属性	参数
线	旋转、中心点坐标	图层、线宽、中心线宽、转弯半径、折点坐标
矩形	旋转、中心点坐标	图层、宽、高
多边形	旋转、中心点坐标	图层、顶点坐标
圆形	旋转、中心点坐标	图层、XY轴半径、精度控制
文本图形	旋转、中心点坐标	图层、大小、文本内容
标签	旋转、参考点坐标、参考点位置	图层、大小、文本内容
关键点	中心点坐标	无
固定器件	实例名称、路径替换、旋转、原点坐标、阵列、关键点坐标	无
参数化器件	实例名称、图层、路径替换、旋转、原点坐标、阵列、关键点坐标	图层、尺寸

编辑历史

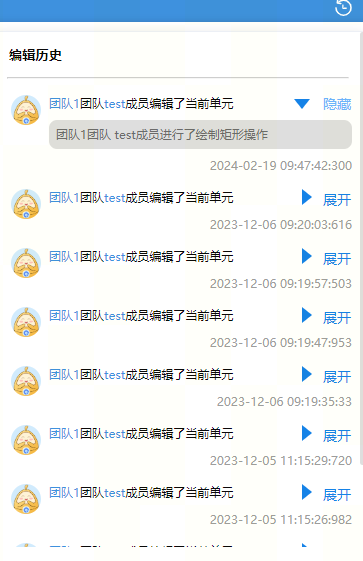

打开团队项目下的单元后，显示团队内部操作记录。编辑历史记录了当前单元画板的操作记录，具体到某个成员在当前画板上的编辑操作。
