视图¶

画板放大¶

以当前光标位置处将当前画板放大。可使用鼠标滚轮往上滑。

以当前光标位置处将当前画板缩小。可使用鼠标滚轮往下滑。

将当前画板大小自适应，显示所有画板对象。快捷键：F

选中画板对象后触发该功能，将选中对象大小自适应。

触发该功能后，按住左键框选一个矩形区域，将该区域放大。快捷键：V

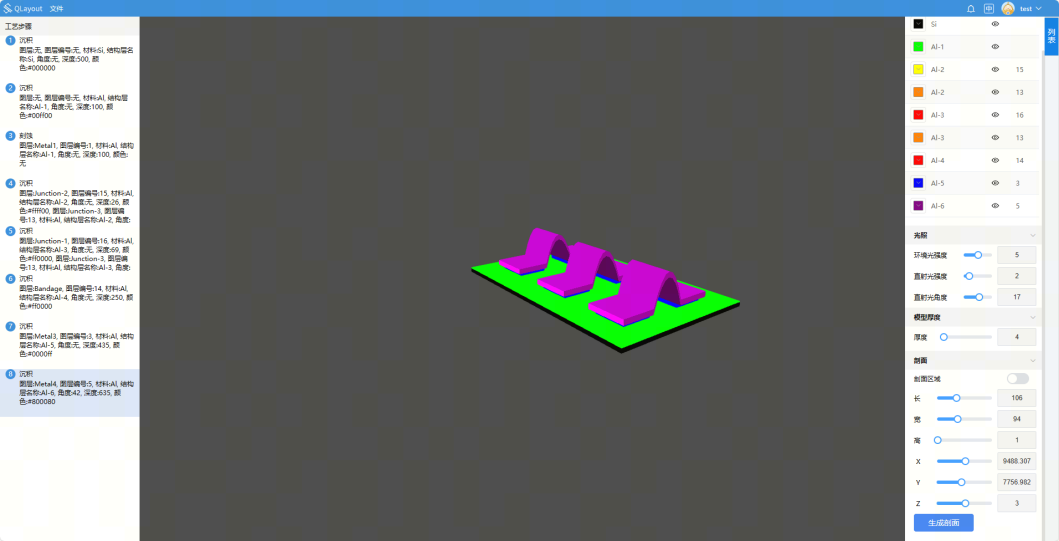

加载PDK的情况下，会自动根据关联的工艺文件按照工艺步骤生成查看当前版图的3D模型。如果当前版图未关联到工艺文件，则不显示3D模型，并显示该版图未加载工艺文件。工艺文件说明：

按Tab键可以切换第一人称视角和第三人称视角。

第三人称视角操控方式：W、A、S、D键或按住鼠标中键可移动镜头焦点位置；鼠标滚轮放大缩小3D模型；按住鼠标左键以焦点为中心旋转视角。

第一人称视角操控方式：W、A、S、D键，分别为前进、左移、右移、后退，按住鼠标左键转动视角，按住shift镜头3倍速移动。

加载工艺文件后3D模型根据文件规则生成3D模型。如果关联了版图所在PDK文件，自动填入该文件。

重新回到切除3D模型之前的状态。

显示每个步骤执行的工艺操作。点击工艺步骤，查看当前截止到当前步骤的3D模型。

显示3D模型结构颜色，设置隐藏/显示显示结构。

调节环境光强度、直射光强度，直射光角度使3D结构显示更明显。

调节3D模型厚度，方便观察，可滑动调节或直接输入厚度。

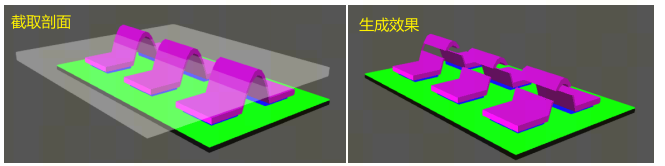

设置是否显示剖面区域，设置剖面区域长宽高和坐标位置。剖面区域为一个长方体，点击生成剖面会将3D模型与剖面区域的重合部分删除，方便观察模型剖面。如果该版图中已绘制3D剖除区域，则直接读取该矩形的长、宽和X、Y坐标。空气桥剖面生成示意图（灰色区域为剖面）
