DRC函数说明¶
函数基本语法格式为drc.function_name(arg_1, arg_2, arg_3)。其中drc为函数类型，function_name为函数名，括号()内为函数参数，每个参数字段用逗号间隔。
参数语法格式为arg_1=value，其中arg_1为参数名，value为参数值。函数的基础语法说明中中括号[]内的参数字段为可选参数，其余为必填参数，函数关键字都为可选参数。
external¶
基础语法¶
drc.external(layer1=layer1,[layer2=layer2],value="constraint",out="edge_pairs")
例：共面波导外部间距检测
# 共面波导外部间距检测
CPW_ExternalCheck = drc.external(layer1=CPW, value_limits="x<50", out="polygons")
CPW_ExternalCheck.output("共面波导外部间距检测","共面波导管道外部之间的间距小于50um，输出结果为多边形")
使用说明¶
图层1边外部到图层2边 外部间距 检查，对于版图上所有的多边形的边，可以将每条边的两侧分为内侧和外侧。external检查从一条边的外侧到另一条边的外侧的间距是否符合约束值。
如图所示，如果蓝色图形为图层layer2，黑色框为图层layer1，当constraint为小于1时，检查范围为红色虚线范围。value必须有 最大值 ,因此constraint的写法中x>a、x>=a、x!=a是不可用的。

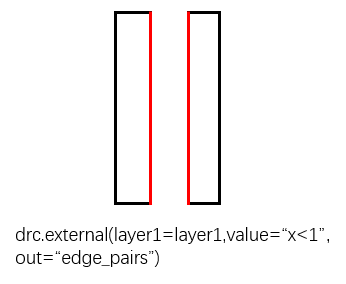

输出结果即报错图形为红色边，输出的结果为layer2边上的点layer1上的点之间距离小于1um的点的集合。
默认情况下，external会检查所有输入图层的所有多边形的所有边，不会检测存在重合的多边形的边的重合部分。如图所示，黑色部分不再检查。
默认情况下，检查不会穿透输入图层的边。如图所示，左侧图形相对于右侧和中间矩形的间距均小于10um，但是对左侧矩形检查时，输出结果只有左侧矩形的右边和中间矩形的左边，而不会穿透中间矩形检查左侧矩形和右侧矩形的间距。
默认情况下，只检查平行和角度为锐角的边，不检查垂直和角度为钝角的边。如图所示，检查1为平行边，2为锐角边，3为垂直边，4为钝角边。
关键字¶
abut_limits=”constraint”

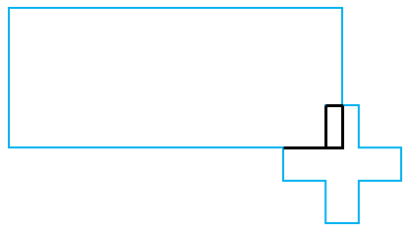

设置检测夹角内的相邻边间的间距。默认情况下，layer1与layer2存在重合，因此不会进行检查。constraint值设置小于90，如图所示，输出结果为黑色部分。constraint值范围必须在0-180之间。
space=True/False

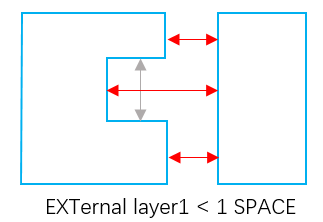

设置是否只测量不同多边形的边之间的间距。如图所示,添加space=Tru关键字后，不再检查灰色间距，只检查红色间距
angle_limits=”constraint”
设置角度约束，如果不指定约束值，则只检查非平行边之间的间距，如果指定了角度约束值，则只检查符合角度约束值的边之间的间距。constraint范围为0-180。 如图所示，对于左侧矩形右边沿，只检测角度等于0的两条边，角度不为0的边不进行检查。
opposite=True/False
设置是否改变测量范围。如图所示，默认测量范围为所有满足约束值的点的集合，添加opposite关键字后，测量范围的长为测量边长，宽为约束值的矩形。
out=”edge_pairs/polygons/edges”
此关键字设置输出的图形类型，分别为边对、多边形、边。当未添加该关键字时，或值为polygons时，输出结果为多边形；值为edge_pairs时，输出结果为边对；值为edge时，输出结果为边。
internal¶
基础语法¶
drc.internal(layer1=layer1,[layer2=layer2],value="constraint",out="edge_pairs")
例：共面波导管道宽度检测
CPW_pipe_width_check = drc.internal(layer1=CPW_pipe, value_limits="x<2", abut_limits="x<90", out="polygons")
CPW_pipe_width_check.output("共面波导管道宽度检测","共面波导管道宽度间距小于2um，输出结果为多边形")
使用说明¶
internal检查从一条边的 内侧 到另一条边的 内侧 之间的间距是否符合约束值，internal的layer2参数为可选项，如未添加layer2参数，则对layer1图形内部进行检查，如果添加了layer2参数，则对layer1图形与layer2图形之间进行检查。
value的值必须有最大值，因此constraint的写法中x>a、x>=a、x!=a是不可用的。

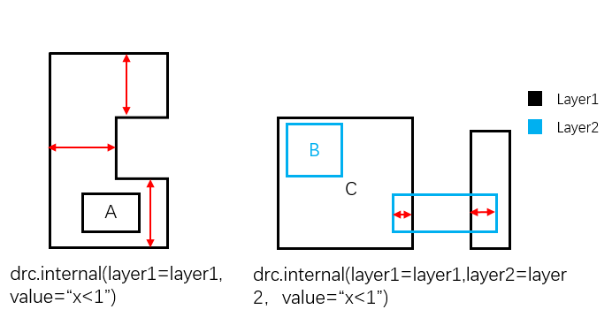

下图为internal函数的基础检查，左图为单图层间距检查，右图为双图层间距检查。由于重合部分不会进行检查，因此图形A与其他图形之间，图形B与图形C之间均不会进行检查。
关键字¶
abut_limits=”constraint”

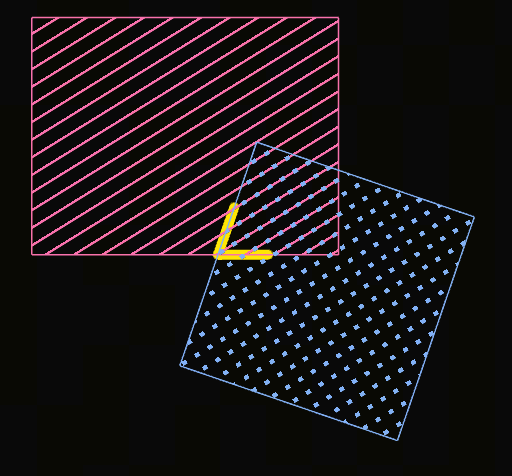

设置是否增加相邻边夹角检查，输出满足条件的夹角边。constraint值范围必须在0-180之间。下图为两个图层边内部夹角小于90°的检测，输出结果为边对。
out=”edge_pairs/polygons/edges”
此关键字用于控制输出结果对象类型，可选值分别为边对、多边形、边。默认情况下，当未添加该关键字时，或值为polygons时，输出结果为多边形；值为edge_pairs时，输出结果为边对；值为edge时，输出结果为边。
angle_limits=”constraint”

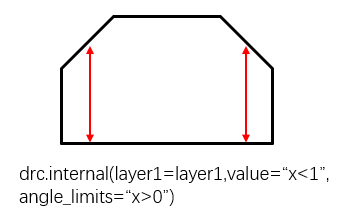

设置只测量夹角满足角度约束的边之间的间距。constraint值范围必须在0-180之间。

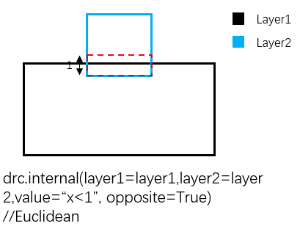

opposite=True/False
此关键字设置是否改变测量范围。如图所示，默认测量范围为所有满足约束值的点的集合，添加opposite关键字后，测量范围为长为测量边长，宽为约束值的矩形。
enclosure¶
基础语法¶
drc.enclosure(layer1=layer1,layer2=layer2,value="constraint",out="edge_pairs")
例：空气桥的桥墩与桥面间距检测
AirBridge_pier_deck_check = drc.enclosure(layer1=AirBridge_L1,layer2=AirBridge_L2, value_limits="x<2", out="polygons")
AirBridge_pier_deck_check.output('空气桥桥墩与桥面间距检测', '空气桥桥墩与桥面间距小于2um', '输出结果为多边形')
使用说明¶
enclosure检查从一条边的 外侧 到另一条边的 内侧 之间的间距是否符合约束值。检查顺序固定为layer1的外侧至layer2内侧,如果需要执行layer2外侧至layer1内侧的检查，则需要交换输入图层顺序。
value的值必须有 最大值 ，因此constraint的写法中x>a、x>=a、x!=a是不可用的。

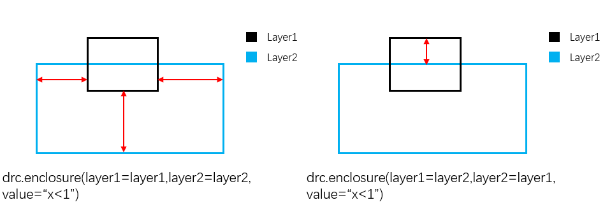

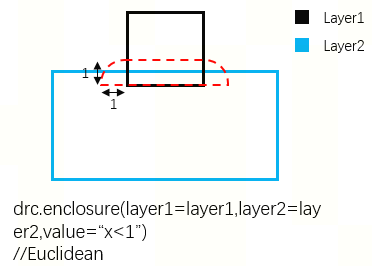

下图为enclosure函数的基础检查，左右图分别为交换图层参数顺序后分别执行的检查。
关键字¶

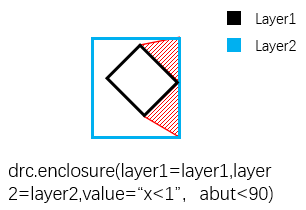

abut_limits=”constraint”
设置是否增加相邻边夹角检查，输出满足条件的夹角边。constraint值范围必须在0-180之间。
out=”edge_pairs/polygons/edges”
此关键字用于控制输出结果对象类型，可选值分别为边对、多边形、边。 默认情况下，当未添加该关键字时，或值为polygons时，输出结果为多边形；值为edge_pairs时，输出结果为边对；值为edge时，输出结果为边。
angle_limits=”constraint”

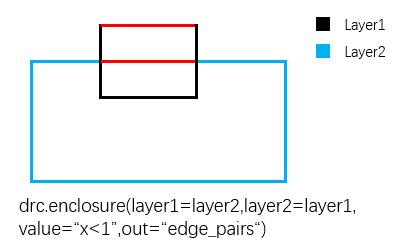

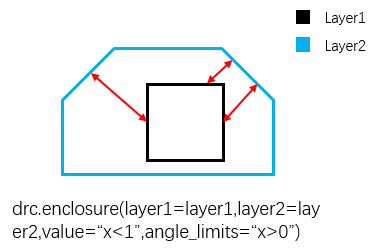

设置只测量夹角满足角度约束的边之间的间距。constraint值范围必须在0-180之间。 如下图，只测量layer1图层外侧与layer2图层内侧非平行夹角。
opposite=True/False

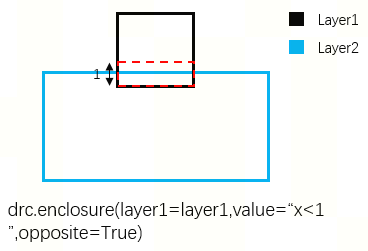

此关键字设置是否改变测量范围。如图所示，默认测量范围为所有满足约束值的点的集合，添加opposite关键字后，测量范围为长为测量边长，宽为约束值的矩形。
boolean¶
基础语法¶
drc.boolean(layer1=layer1,layer2=layer2,operation='operation')
例：将图层Base_L1与图层CPW做“and”运算，运算结果作为CPW_pipe输出
CPW_pipe = drc.boolean(layer1=Base_L1, layer2=CPW, operation="and")
使用说明¶
对输入图层图形执行 布尔运算 操作，并输出结果。
当layer2参数值与layer1参数值相同时，可以执行对同一个图层对象之间的布尔运算。当operation为not时，layer2参数值不能与layer1相同，相同则报语法错误。

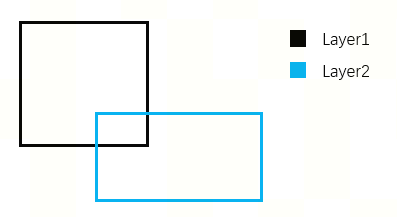

以下图例中，红色区域为图层1与图层2的运算结果，虚线框无效
关键字¶
operation=’and’
输出输入图层图形的交集

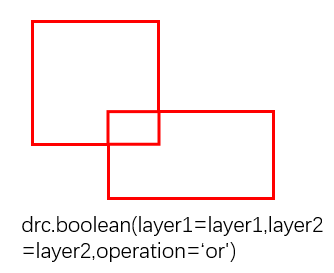

operation=’or’
输出输入图层图形的并集
operation=’not’
输出第一个输入图层图形减去第二个输入图层图形的结果。

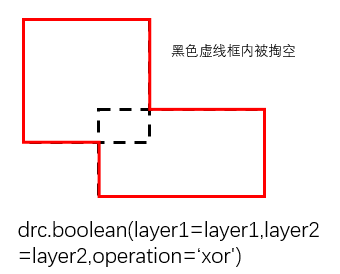

operation=’xor’
输出输入图层图形不重合的图形区域。
not_inside¶
基础语法¶
drc.not_inside(layer1=layer1,layer2=layer2)
例：检查indium是否在TiNpad中
Flip_Inpillar_TiNPad_check = drc.not_inside(layer1=Inpillar_Flip, layer2=Tinpad_Flip)
使用说明¶

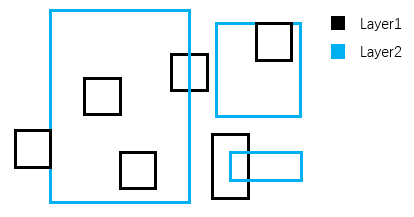

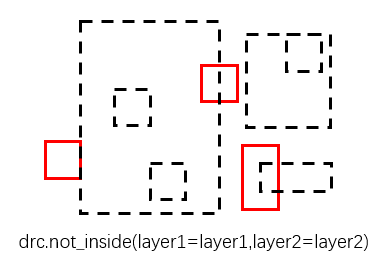

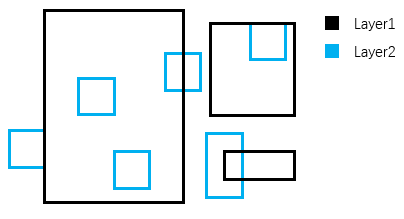

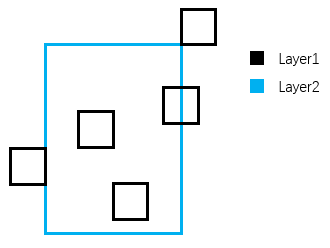

将所有不包含于layer2图形的layer1图形作为结果输出。如图所示，输出结果为红色边框图形。
not_enclose¶
基础语法¶
drc.not_enclose(layer1=layer1,layer2=layer2,[count='constraint'])
使用说明¶
将所有不包含任意一个layer2图形的layer1图形作为结果输出。

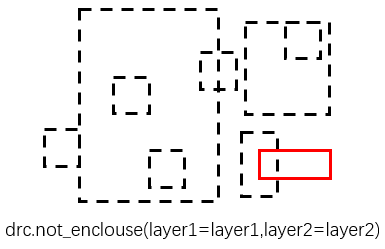

如果加入约束值constraint，则将所有包含layer2图形数量不满足约束值的layer1图形作为结果输出。加入约束值为>2时的输出结果如图所示。（简单来说，若layer1图形中包含了layer2图形，但是layer2图形不超过两个，输出此layer1图形）
extents¶
基础语法¶
drc.extents(layer=layer)
使用说明¶
构建输入图层每个图形的包围矩形，如图所示，输出结果为虚线矩形。
关键字¶
square=True/False
设置是否使extents操作不再构建包围矩形，而是以包围矩形中心为中心，构建边长为包围矩形最长边边长的正方形，如图所示。
extent_draw¶
基础语法¶
drc.extent_drawn([original])
例：包围盒子的宽度检测
#"internal"函数检测步骤1中版图包围盒子的宽度小于50um
library_step_1 = drc.extent_drawn(original=True)
使用说明¶
构建所有非数据库（规则检查中不会用到，无连接性，不用于图层定义）图层图形的包围矩形，不包含标签。
关键字¶
Original=Ture/false
使用extent drawn构建版图中所有图层图形的包围矩形，而不再只针对数据库图层，不包含标签。
interact_polygon¶
基础语法¶
drc.interact_polygons(layer1=layer1,layer2=layer2)
使用说明¶
选择所有与layer2图形存在相交的layer1多边形，默认情况下，会选择“边和边相交”，不选择“点和点相交”及“点和边相交”两种情况。如图所示，黑色矩形为输出结果。输入必须为多边形，不是多边形则报输入对象类型错误。
interact_not_polygons¶
基础语法¶
drc.interact_not_polygons(layer1=layer1,layer2=layer2)
使用说明¶

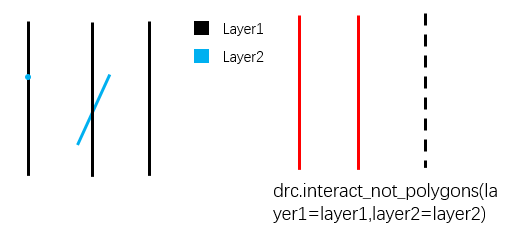

选择所有与layer2非多边形的图形存在相交的layer1的非多边形图形，可用对象包括点、边、边对。输入不能为多边形，是多边形则报输入对象类型错误。
center_point¶
基础语法¶
drc.center_point(layer=layer1)
使用说明¶

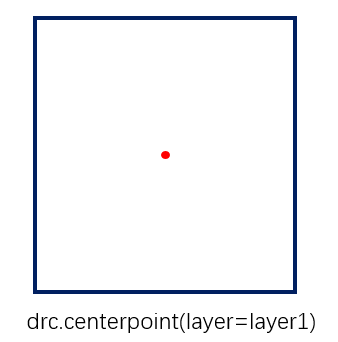

输出输入图层图形包围盒子的中心点。点对象仅在规则文件内使用，当作为规则检查结果输出时，在画板上显示为一个微小的正方形（边长为1）。
center_line¶
基础语法¶
drc.center_line(layer=layer_edge_pairs)
使用说明¶
输出输入图层的中线。该函数的输入必须为边对。不是边对则报输入对象类型错误。
intersection_angle¶
基础语法¶
drc.Intersection_angle_edges(layer=layer_edges,value="constraint")
使用说明¶

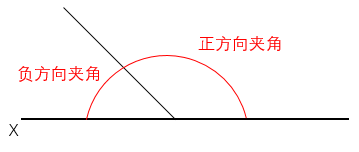

检查输入图层相交边之间的角度是否符合约束值，输出满足条件的边。该函数的输入必须为边，不是边则报输入对象类型错误。constraint值必须在0-180之间。角度为0°与180°时是等效的，因此当constraint值为x==0与x==180时会输出相同结果。 对于任意一条边，都存在与x轴方向的两个夹角：正方向夹角和负方向夹角。Intersection_angle函数将始终使用正方向夹角用于边的夹角计算。
