操作示例

这里以 2 量子比特纠缠态作为操作示例。

（1）步骤一：

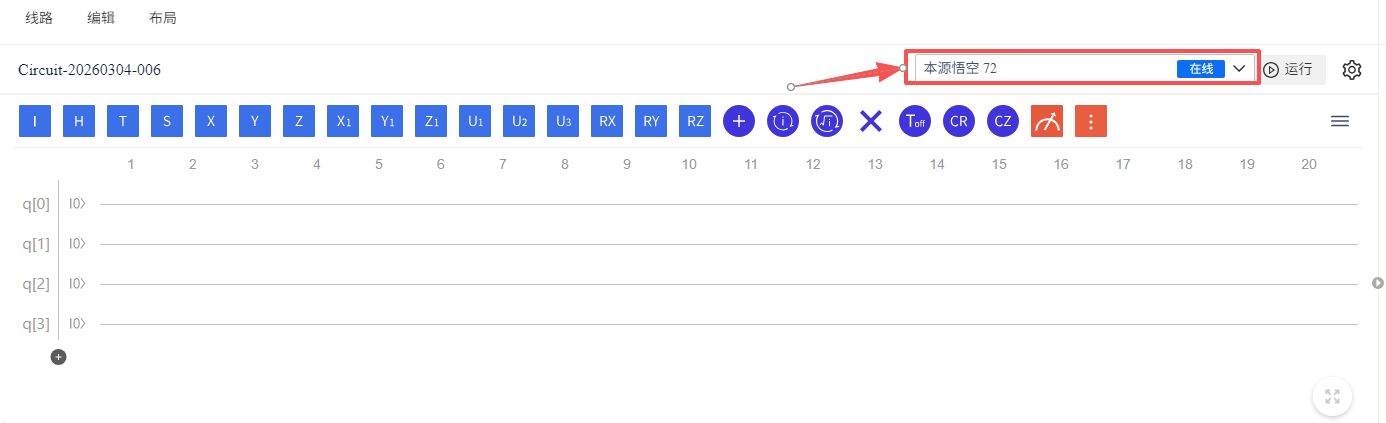

选择相应的计算后端。这里以“本源悟空72”量子芯片为例。

（2）步骤二：

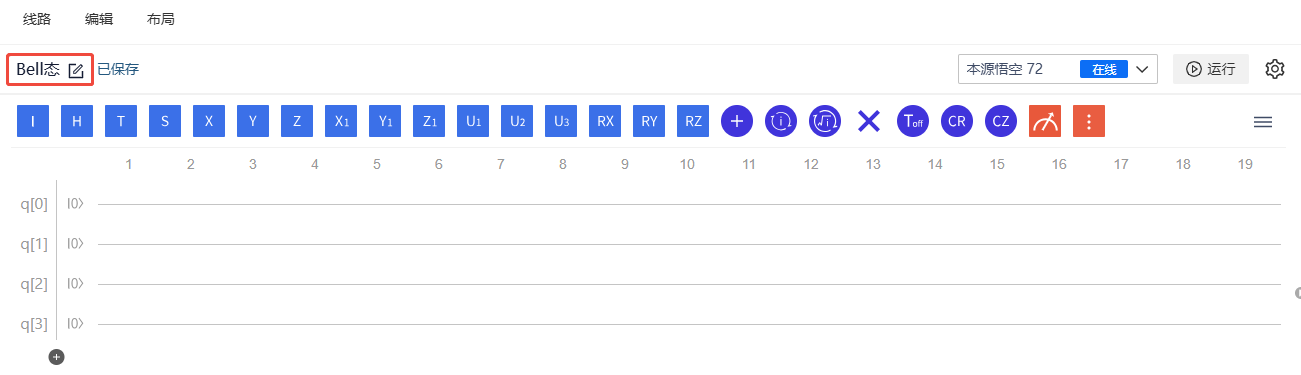

为了方便在实验结果中进行区分，可选择修改线路名称，将默认名称更改为“Bell 态”。

（3）步骤三：

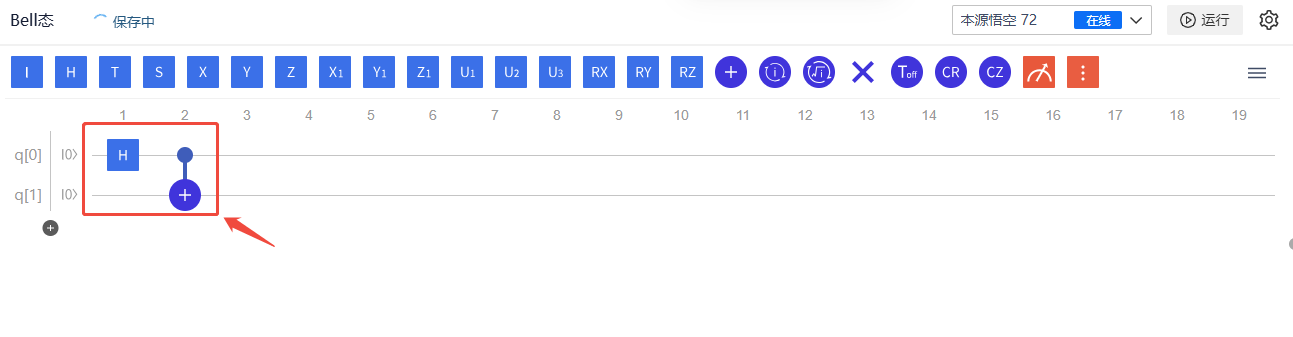

首先，添加 H 门至第一个量子比特，然后在 H 门的右侧添加 CNOT 门，使 CNOT 门可以作用在两个量子比特上。将CNOT拖动至将第二条水平线处，第一条线上将自动出现“圆圈”按钮，点击此“圆圈”可将第一个量子比特设置为控制比特。

在拖动量子逻辑门的过程中，底部可视化结果区域会实时、动态地显示结果。

（4）步骤四：

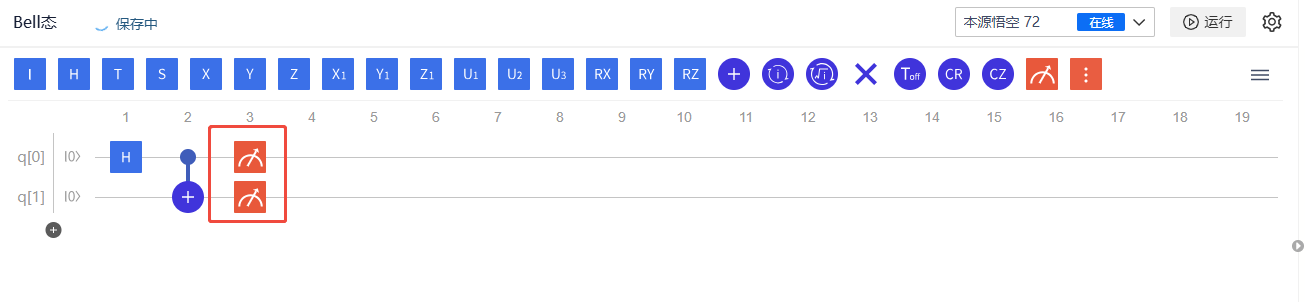

从面板上拖动测量门到计算线路的末端，以添加测量操作，每一个量子比特后均需要放置一个测量门。

（5）步骤五：

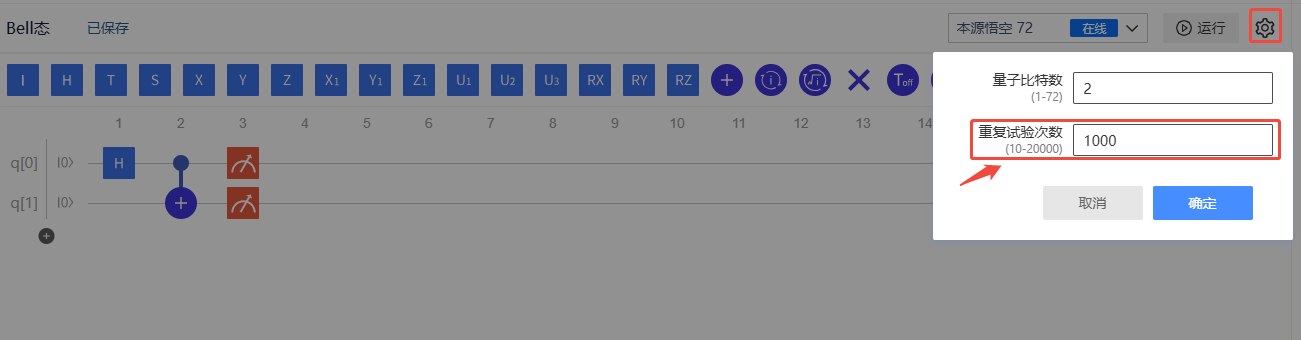

上述步骤完成后，量子线路的搭建已经基本完成。接下来，先对试验次数进行设置，再执行运算。点击区域②右侧的设置图标，在弹出的“重复试验次数”设置对话框中输入试验次数（默认为 1000），点击“确定”即可完成设置。

（6）步骤六：

点击“运行”按钮，提交任务。

（7）步骤七：

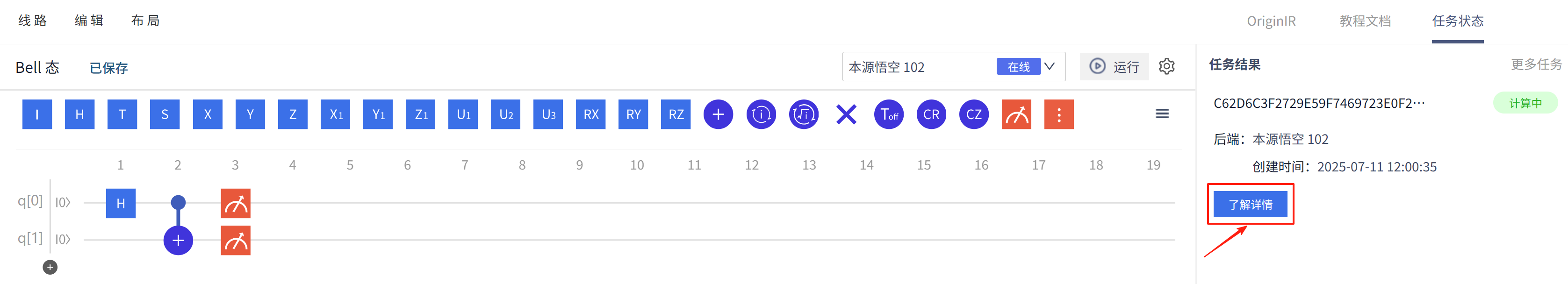

点击“运行”按钮后，右侧工具栏会自动切换到任务状态栏，能够实时看到任务的运行状态，计算完成后则会出现计算成功提示。

（8）步骤八：

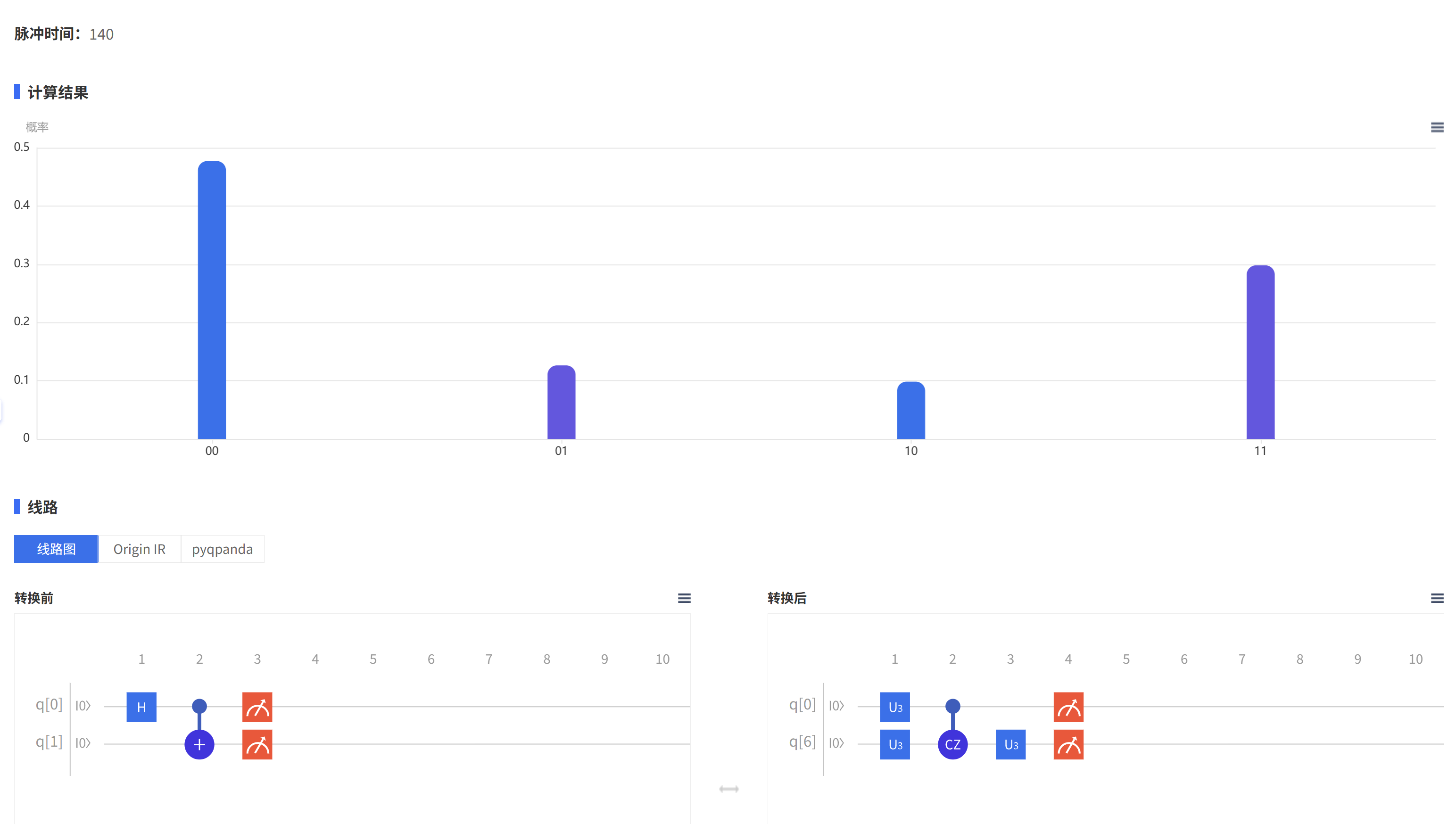

点击“了解详情”按钮，查看详细的计算结果。（在计算任务板块中也可以进行查看）
